دارای گارانتی 24 ماهه
در صورت برخورد صاعقه به خطوط برق یا مکان های نزدیک به تجهیزات الکتریکی، اضافه ولتاژهای بسیار خطرناکی در تجهیزات به وجود خواهد آمد که سبب سوختن دستگاه ها و یا حتی آسیب جانی خواهد شد. این اضافه ولتاژها همچنین ممکن است به دلیل از کار افتادگی و عملکرد بد کلیدها در هنگام کلیدزنی در شبکه برق به وجود آید. در این مواقع برقگیرها با ایجاد یک مسیر کم مقاومت به صورت لحظه ای سبب جاری شدن جریان های اضافه و محدود شدن ولتاژ می شوند.
برقگیرهای دیتا، برقگیرهایی هستند که در مسیر خطوط دیتا قرار گرفته و ضمن حفظ سرعت انتقال، از اضافه ولتاژهای ناگهانی جلوگیری میکنند و بدین وسیله از آسیب رسیدن به دستگاه های حساس جلوگیری میکنند. برق گیرهای دیتای شرکت آرک در چهار مدل دو سیمه، دو سیمه فرکانس بالا، چهار سیمه و تغذیه + دیتا ارائه می شوند. همچنین این برقگیرها در ولتاژهای 6، 12، 24 و 48 ولت ساخته می شوند که در ادامه مشخصات این برقگیرها ارائه می گردد.
برقگیرهای شرکت آرک دارای گواهی بین المللی صحت عملکرد از موسسه TÜV Rheinland آلمان بوده و علاوه بر این در آزمایشگاه ضربه جریان صاعقه این شرکت به طور مداوم مورد بررسی کیفی قرار می گیرند تا از صحت سلامت و روش تولید قطعات اطمینان کامل حاصل شود
ابعاد
مشخصات محصول

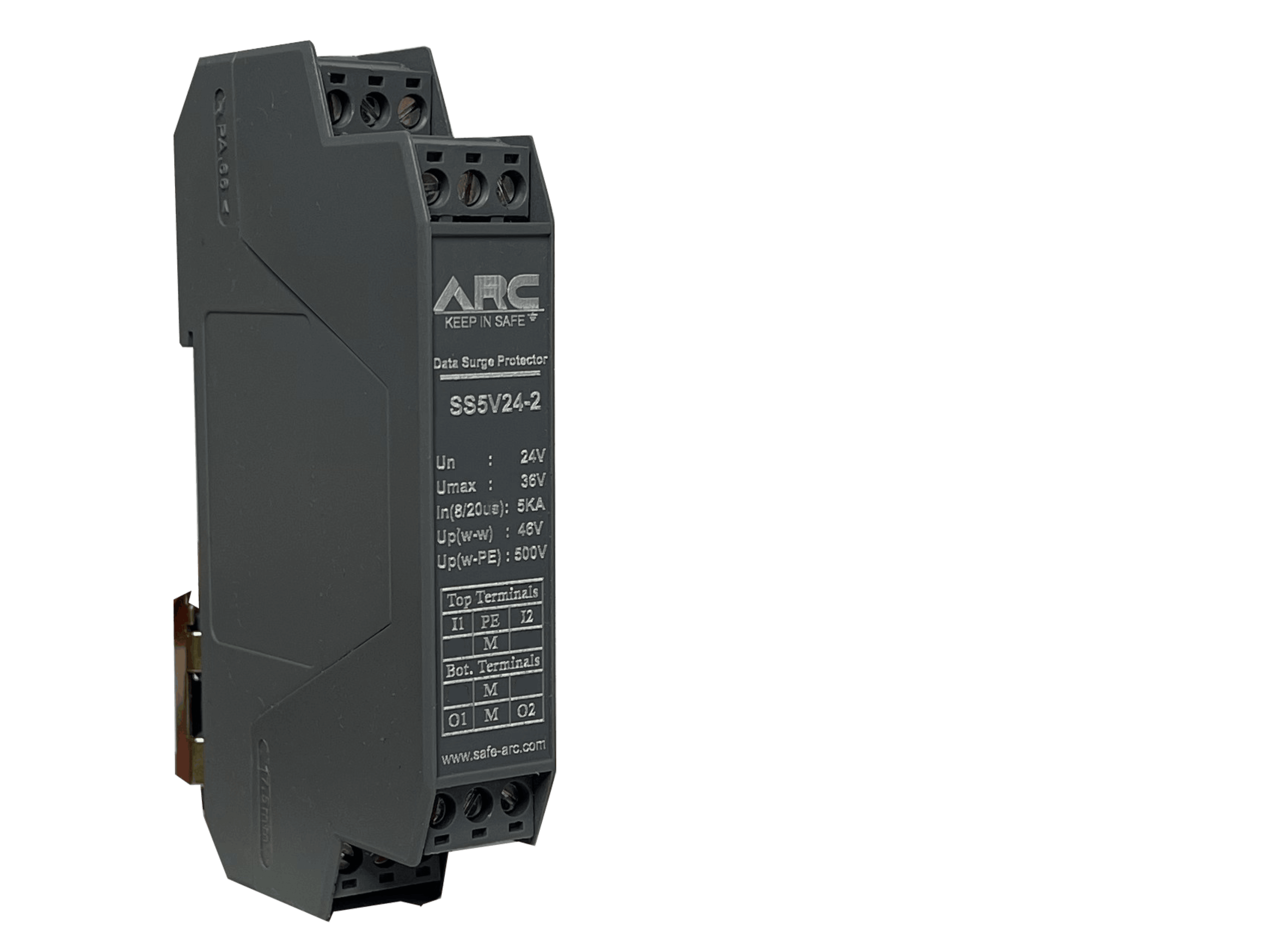

ارستر دو سیمه
Model | Nominal DC voltage | Max DC voltage | Series Resistance | Nominal load current | Protection type | C2 nominal discharge current (8/20 μs) per core | C2 nominal discharge current (8/20 μs) core-PE | D1 impulse discharge current (10/350 μs) core-core | D1 impulse discharge current (10/350 μs) core-PE | Protection level core-core | Protection level core-PE | Frequency threshold | Max wire size |
SS5V06-2 | 6V | 8V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 12V | 500V | 1 MHz | 2.5mm2 |
SS5V12-2 | 12V | 16V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 36V | 500V | 2 MHz | 2.5mm2 |
SS5V24-2 | 24V | 36V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 56V | 500V | 4 MHz | 2.5mm2 |
SS5V48-2 | 48V | 58V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 100V | 500V | 5 MHz | 2.5mm2 |
نقشه سیم بندی
ارستر دو سیمه فرکانس بالا
Model | Nominal DC voltage | Max DC voltage | Series Resistance | Nominal load current | Protection type | C2 nominal discharge current (8/20 μs) per core | C2 nominal discharge current (8/20 μs) core - PE | D1 impulse discharge current (10/350 μs) core-core | D1 impulse discharge current (10/350 μs) core-PE | Protection level core-core | Protection level core-PE | Frequency threshold | Max wire size |
SS5V06H-2 | 6V | 8V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 12V | 500V | 50 MHz | 2.5mm2 |
SS5V12H-2 | 12V | 16V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 36V | 500V | 50 MHz | 2.5mm2 |
SS5V24H-2 | 24V | 36V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 56V | 500V | 50 MHz | 2.5mm2 |
SS5V48H-2 | 48V | 58V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 100V | 500V | 50 MHz | 2.5mm2 |
نقشه سیم بندی
ارستر چهار سیمه
Model | Nominal DC voltage | Max DC voltage | Series Resistance | Nominal load current | Protection type | C2 nominal discharge current (8/20 μs) core-core | C2 nominal discharge current (8/20 μs) core-PE | D1 impulse discharge current (10/350 μs) core-core | D1 impulse discharge current (10/350 μs) core-PE | Protection level core-core | Protection level core-PE | Frequency threshold | Max wire size |
SS5V06H-4 | 6V | 8V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 12V | 500V | 50 MHz | 2.5mm2 |
SS5V12H-4 | 12V | 16V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 36V | 500V | 50 MHz | 2.5mm2 |
SS5V24H-4 | 24V | 36V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 56V | 500V | 50 MHz | 2.5mm2 |
نقشه سیم بندی
ارستر تغذیه بعلاوه دیتا
Model | Nominal DC voltage | Max DC voltage | Series Resistance | Nominal load current | Protection type | C2 nominal discharge current (8/20 μs) core-core | C2 nominal discharge current (8/20 μs) core-PE | D1 impulse discharge current (10/350 μs) core-core | D1 impulse discharge current (10/350 μs) core-PE | Protection level core-core | Protection level core-PE | Frequency threshold | Max wire size |
SK5V12 | 12V | 16V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 22V | 500V | 50 MHz | 2.5mm2 |
SK5V24 | 24V | 36V | 1 | 1A | D1+C2 | 10KV/5KA | 10KV/5KA | 1KA | 2KA | 56V | 500V | 50 MHz | 2.5mm2 |
Model | Nominal voltage | Max voltage | Type
| Protection mode | Test Voltage | In (8/20us) | Up (L+-L-) KV | Up (L+/L--PE) KV | Failure Indication | Max. Fuse (A) |
SK5V12 | 12 V | 24 V | T3 | Y | 10 KV | 5 KA | 130 V | 500V | LED | 16 A |
SK5V24 | 24 V | 36 V | T3 | Y | 10 KV | 5 KA | 160 V | 500V | LED | 16 A |
نقشه سیم بندی
