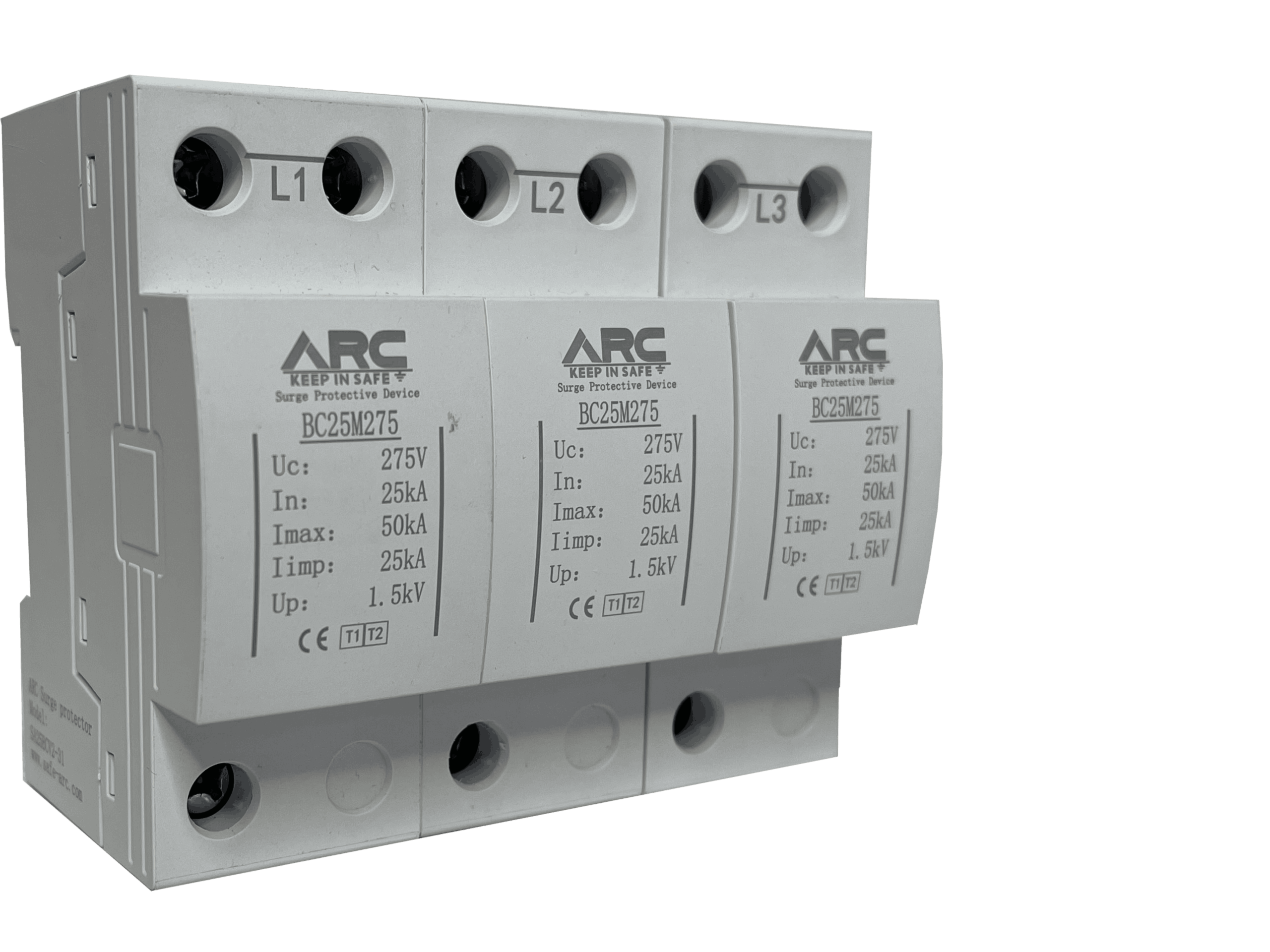

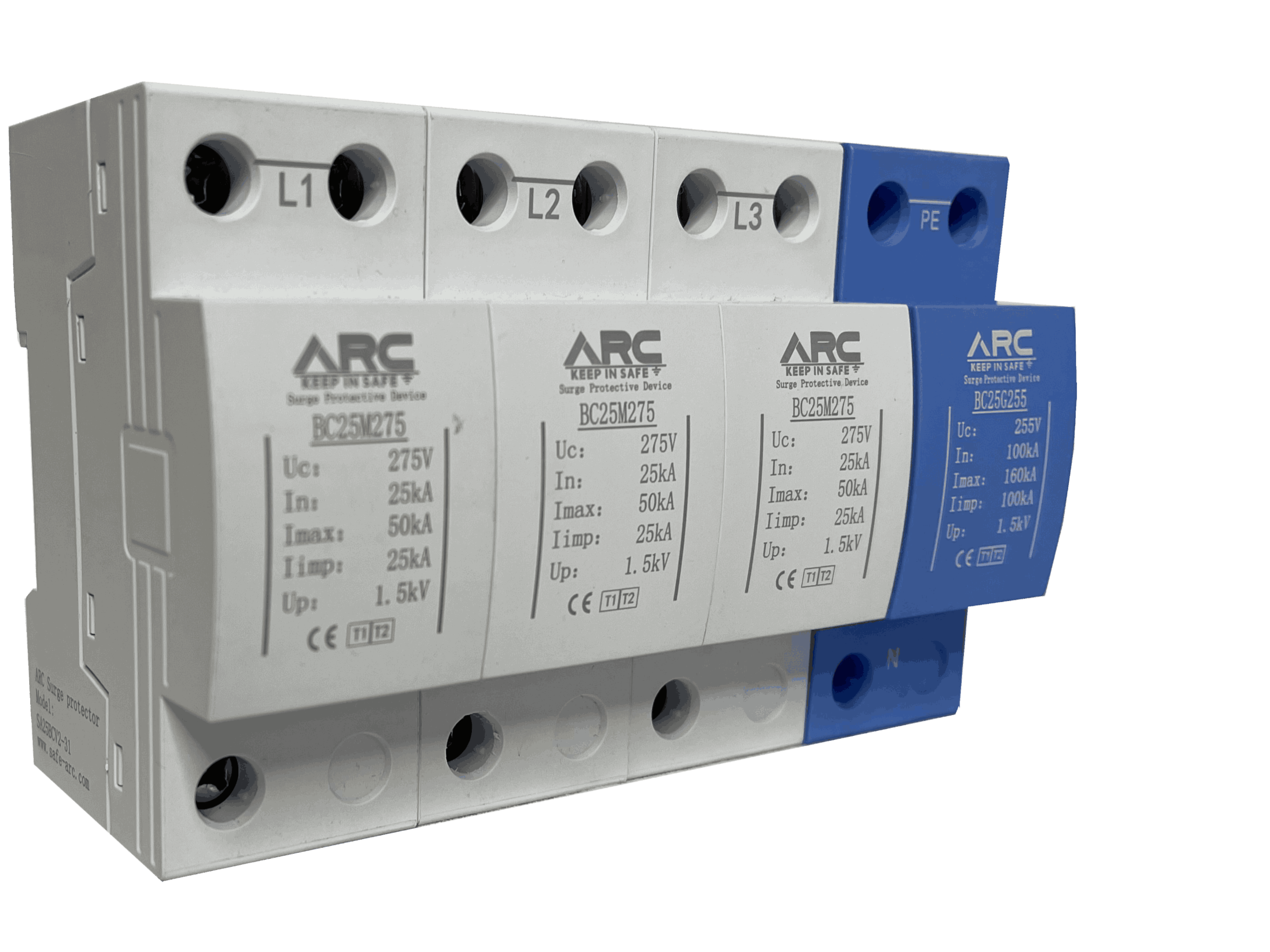

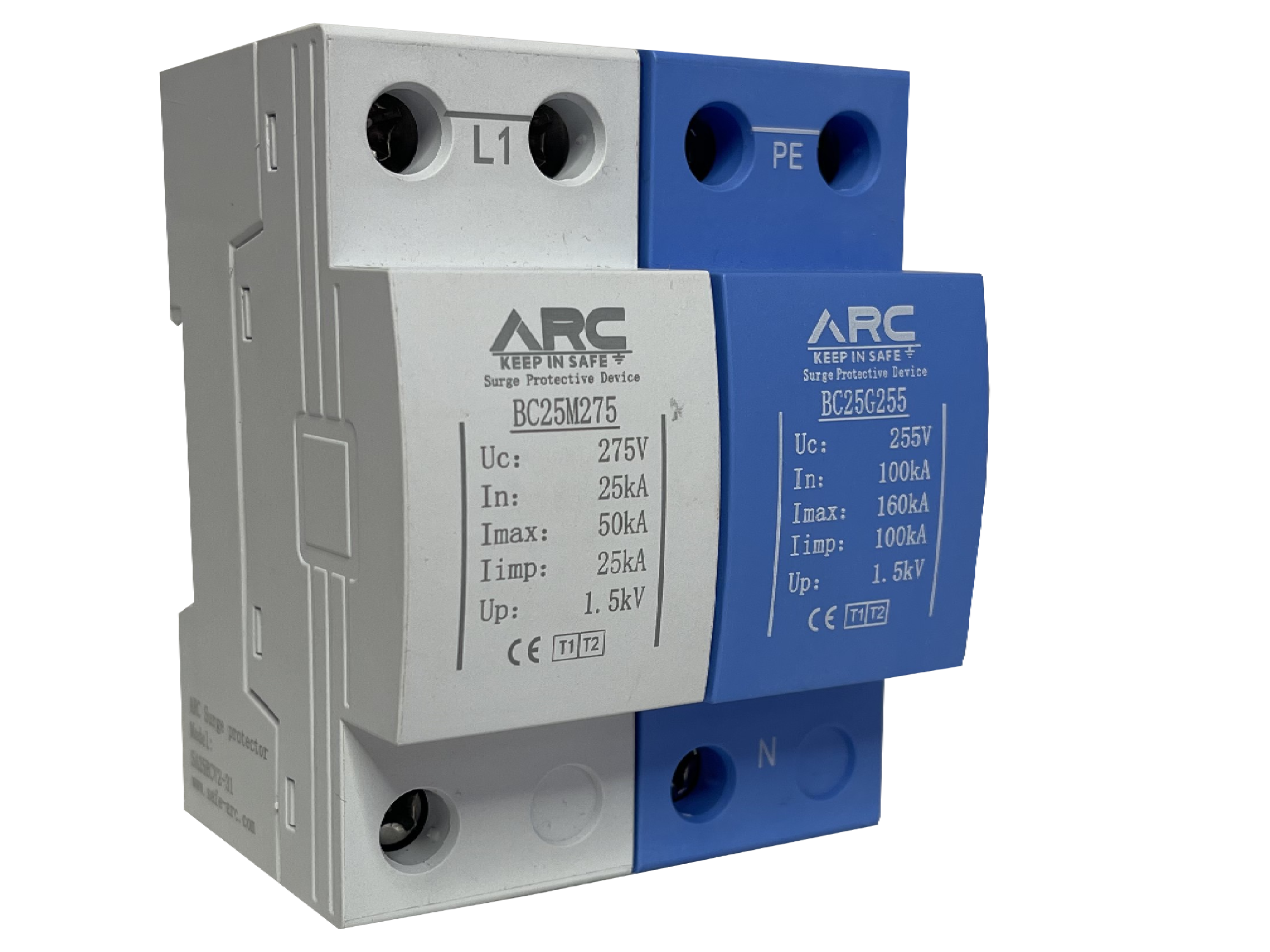

ارستر های AC 230V تایپ B+C مدل SA25BCV2 تک/ دو / سه و چهار پل
معرفی ارستر AC 230V تایپ B+C مدل SA25BCV2
ارستر SA25BCV2 یک تجهیز حفاظتی برای حفاظت از سیستمهای توزیع برق فشار ضعیف در برابر اضافهولتاژهای گذرای ناشی از صاعقه و عملیات کلیدزنی است. این محصول با بهرهگیری از فناوری حفاظتی اسپارکگپ (Spark Gap) و ساختار حفاظتی ترکیبی کلاس B+C (Type 1+2)، امکان تخلیه جریانهای شدید ناشی از صاعقه و محدودسازی اضافهولتاژهای گذرا را فراهم میکند.
این ارستر با قابلیت تحمل جریان ایمپالس 25 کیلوآمپر با شکل موج 10/350 میکروثانیه، برای استفاده در ورودی اصلی تأسیسات الکتریکی و تابلوهای توزیع برق طراحی شده است.
ارستر SA25BCV2 متناسب با ساختار شبکه و نیاز سیستم حفاظتی، در چهار گزینه تکپل، دوپل، سهپل و چهارپل قابل ارائه است.
عملکرد و فناوری حفاظتی
در هنگام وقوع صاعقه یا ایجاد اضافهولتاژ گذرا در شبکه برق، اختلاف پتانسیل ایجادشده میتواند به تجهیزات الکتریکی آسیب برساند. ارستر SA25BCV2 با استفاده از فناوری اسپارکگپ (Spark Gap)، در شرایط اضافهولتاژ مسیر تخلیه جریان را از طریق ایجاد قوس الکتریکی فراهم میکند.
در این فرآیند، جریان ضربهای به مسیر حفاظتی هدایت شده و اضافهولتاژ ایجادشده محدود میشود تا از انتقال تنشهای الکتریکی مخرب به تجهیزات پاییندست جلوگیری شود.
استفاده از فناوری اسپارکگپ در ساختار حفاظتی این محصول، امکان تخلیه جریانهای شدید ناشی از صاعقه را فراهم میکند و آن را برای استفاده در سیستمهای حفاظت در برابر صاعقه و اضافهولتاژهای گذرا مناسب میسازد.
ویژگیها و قابلیتهای حفاظتی
- کلاس حفاظتی ترکیبی B+C (Type 1+2)
- فناوری حفاظتی اسپارکگپ (Spark Gap)
- قابلیت تحمل جریان ایمپالس 25 کیلوآمپر با شکل موج 10/350 میکروثانیه
- قابلیت تخلیه جریان نامی 25 کیلوآمپر با شکل موج 8/20 میکروثانیه
- قابلیت تخلیه حداکثر جریان 50 کیلوآمپر با شکل موج 8/20 میکروثانیه
- قابل ارائه در آرایشهای حفاظتی تکپل، دوپل، سهپل و چهارپل
- مجهز به کنتاکت آلارم جهت اعلام وضعیت عملکرد تجهیز
- طراحی ماژولار
- دارای گارانتی 24 ماهه
آرایشهای قابل انتخاب
ارستر SA25BCV2 با توجه به ساختار شبکه و نیاز سیستم حفاظت الکتریکی، در آرایشهای زیر عرضه میشود:
- تکپل (1+0)
- دوپل (1+1)
- سهپل (3+0)
- چهارپل (3+1)
امکان انتخاب تعداد پل موردنظر هنگام ثبت سفارش وجود دارد. انتخاب آرایش مناسب باید بر اساس ساختار شبکه برق، سیستم اتصال زمین و طراحی سیستم حفاظت در برابر صاعقه انجام شود.
محل نصب و کاربرد
ارستر SA25BCV2 برای حفاظت از ورودی اصلی سیستمهای توزیع برق فشار ضعیف و تأسیساتی که در معرض جریانهای شدید ناشی از صاعقه قرار دارند، طراحی شده است.
این محصول بهعنوان بخشی از سیستم حفاظت در برابر صاعقه، در نقاط ورودی تأسیسات الکتریکی نصب میشود و با تخلیه جریانهای ضربهای شدید، به حفاظت از تجهیزات و شبکه برق کمک میکند.
از مهمترین موارد کاربرد این محصول میتوان به موارد زیر اشاره کرد:
- تابلوهای برق اصلی ساختمانهای صنعتی و تجاری
- ورودی اصلی سیستمهای توزیع برق فشار ضعیف
- تأسیسات مجهز به سیستم حفاظت خارجی در برابر صاعقه
- کارخانهها و واحدهای صنعتی
- مراکز مخابراتی و تأسیسات دارای تجهیزات الکتریکی حساس
- تابلوهای برق و زیرساختهای توزیع انرژی
کنترل کیفیت و گارانتی
برقگیرهای شرکت آریا رعد کوشا دارای گواهی بینالمللی صحت عملکرد از مؤسسه TÜV Rheinland آلمان هستند. همچنین محصولات این شرکت در آزمایشگاه ضربه جریان صاعقه تحت آزمونها و بررسیهای کنترل کیفیت قرار میگیرند تا از صحت عملکرد و کیفیت فرآیند تولید اطمینان حاصل شود.
ارستر SA25BCV2 با 24 ماه گارانتی عرضه میشود.
مشخصات فنی محصول
پارامترهای الکتریکی و مقادیر عملکردی ارستر SA25BCV2 در جدول زیر ارائه شده است.
مدل محصول | SA25BCV2-31 |
نوع حفاظت | 1+0/1+1/3+0/3+1 |
کلاس حفاظتی | 1+2 / B+C |
ولتاژ نامی | 230 ولت |
حداکثر ولتاژ کاری | 275 ولت |
جریان ایمپالس 10/350 | 25 کیلو آمپر |
جریان نامینال 8/20 | 25 کیلو آمپر |
جریان ماکسیموم 8/20 | 50 کیلو آمپر |
نشانگر وضیعت خطا | کنتاکت آلارم |
ولتاژ پروتکشن | < 1.5 کیلو ولت |

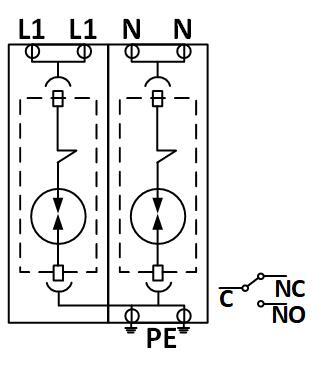

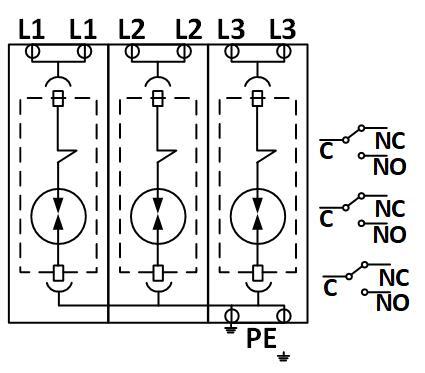

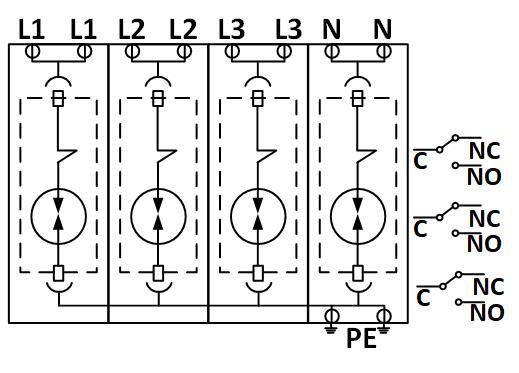

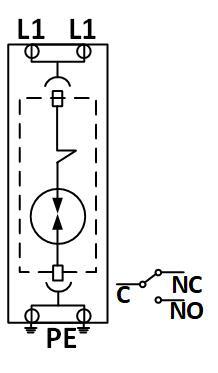

نقشه سیم بندی

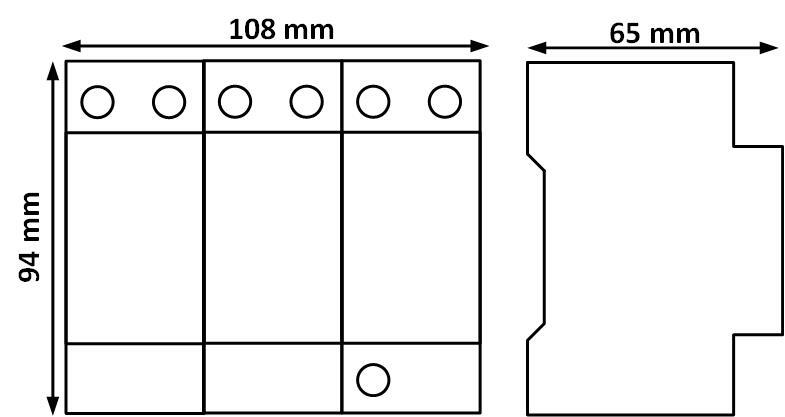

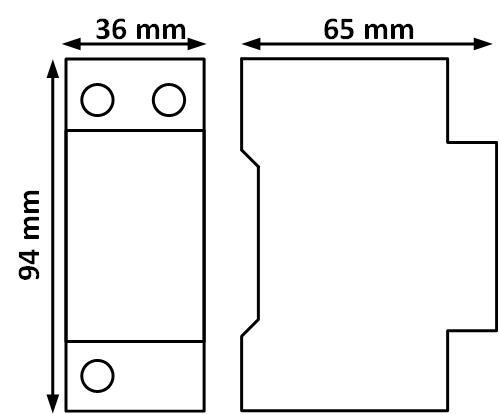

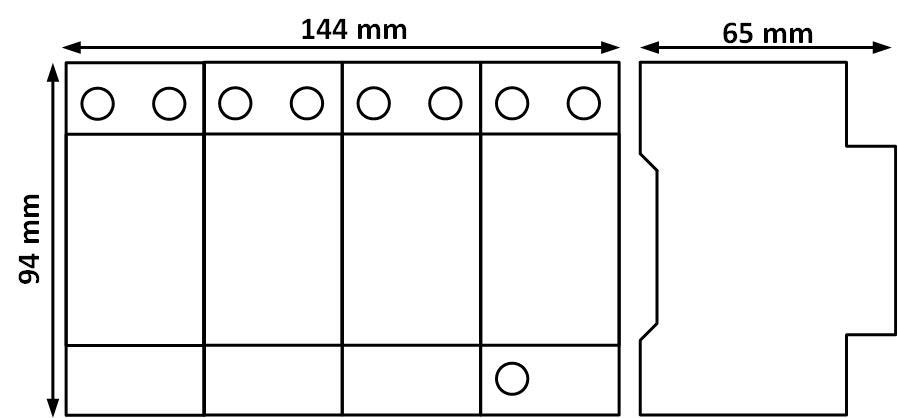

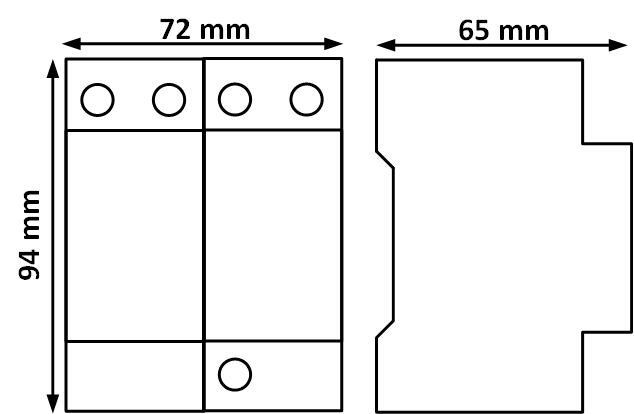

ابعاد و اندازه های فیزیکی
راهنمای انتخاب و نصب ارستر
برای آشنایی بیشتر با اصول انتخاب ارستر متناسب با ساختار شبکه برق، تعیین آرایش حفاظتی و تعداد پل مناسب و همچنین روش صحیح نصب و سیمبندی، میتوانید مقالات آموزشی مرتبط را در بخش مقالات سایت مطالعه کنید.
