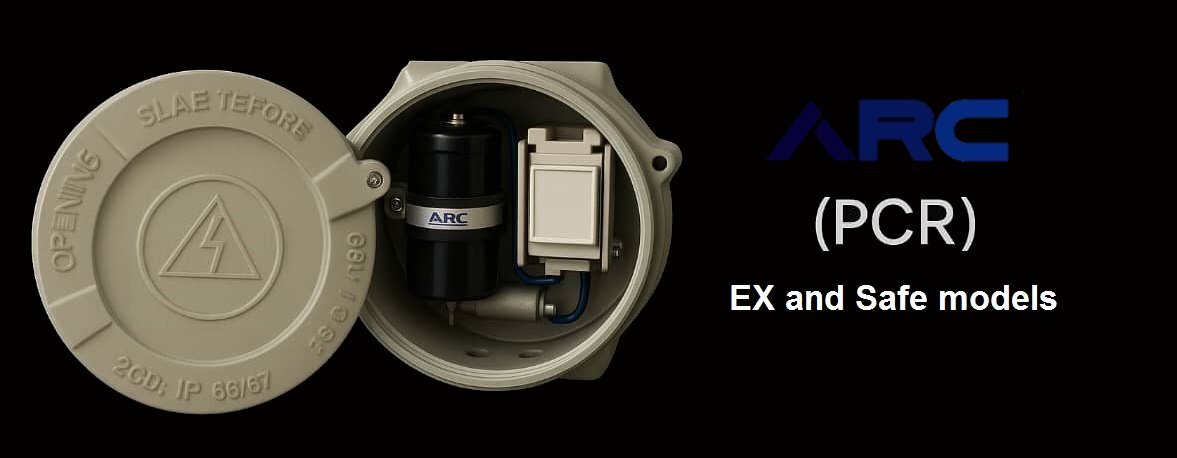

پلاریزاسیون سل جامد (PCR)
کد محصول: PCR-XXV-XXKA-XXA
تماس بگیرید
پلاریزاسیون سل جامد دستگاهی است که جهت اتصال سازه های تحت حفاظت کاتدی به سیستم ارت استفاده می شود. اگر یک سازه تحت جریان حفاظت کاتدی مستقیما به سیستم ارت متصل گردد، بخش زیادی از جریان حفاظت کاتدی وارد سیستم ارت شده و به اصطلاح هدر می رود و بنابراین سازه جریان حفاظت کاتدی را دریافت نخواهد کرد. از طرف دیگر لازم است تا سازه در اثر برخورد صاعقه یا وقوع اتصال کوتاه یا القا شدن ولتاژهای AC در آن به دلیل نزدیکی به خطوط انتقال برق، به سیستم ارت متصل گردد. پلاریزاسیون سل جامد دستگاهی الکترونیکی است که مانع عبور جریان های حفاظت کاتدی به سیستم ارت شده اما در عوض جریان های صاعقه، اتصال کوتاه و AC القا شده را با کمترین امپدانس به زمین متصل می کند.
PCRها در محدوده خاصی از ولتاژ DC، عمل بلاک را انجام می دهند که به آن ولتاژ بلاکینگ می گویند. این محدوده معمولا برای حالتی که PCR بین سازه تحت حفاظت کاتدی و سیستم ارت است بین +1 تا -3 ولت است و برای حالتی که PCR بین دو سازه تحت حفاظت کاتدی متصل می شود، بین -2 تا +2 ولت است.
پارامتر مهم دیگر در PCRها، توانایی عبور جریان اتصال کوتاه آن ها است. باید توجه داشت که جریان اتصال کوتاه تاثیر مهمی در قیمت PCRها داشته و لذا انتخاب صحیح آن می تواند تاثیر زیادی در صرفه جویی هزینه داشته باشد. . متاسفانه در بسیاری از موارد جریان اتصال کوتاه PCR مطابق با جریان اتصال کوتاه ترانس تغذیه فشار ضعیف انتخاب می گردد. توصیه می شود که جریان اتصال کوتاه PCR، مطابق با بیشترین جریان اتصال کوتاه محاسبه شده با در نظر گرفتن تمام ضرایب اطمینان در محل نصب PCR انتخاب شود. PCRهای شرکت آرک در سه مدل 3، 5 و 10 کیلو آمپر تولید می شوند.
همچنین لازم است تا در مورد PCRها نوع باکس استفاده شده از لحاظ ایمن یا ضد انفجار بودن نیز با توجه به محل نصب مشخص گردد که این مورد نیز تاثیر زیادی در قیمت PCR خواهد داشت.
برای هر گونه مشاوره و یا سفارش خاص یا برای گرفتن قیمت لطفا با کارشناسان ما تماس بگیرید.
برای ساخت PCR حدود 1 ماه زمان لازم بوده و تمامی پارامترهای پی سی آر در آزمایشگاه شرکت آرک در حضور مشتری تست خواهد شد.
model | PC5K20B22S | P105K20B22S | PC5K20B31S | P105K20B31S | PC5K20B22E | PC10K20B22E | PC5K20B31E | PC10K20B31E |
AC Fualt curret rating (KA) | 5 | 10 | 5 | 10 | 5 | 10 | 5 | 10 |
DC Blocking Voltae Range (V) | -2/+2 | -2/+2 | -3/+0.6 | -3/+0.6 | -2/+2 | -2/+2 | -3/+0.6 | -3/+0.6 |
Application | safe | safe | safe | safe | Ex | Ex | Ex | Ex |
Steady-State AC Current (A) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Lightning Impulse current (8/20us) | 100 KA | |||||||
Lightning Impulse current (10/350us) | 100 KA | |||||||
Lightning voltage protection | < 2.5KV | |||||||
Leakage current | < 100mA | |||||||
AC Impedance | < 50mΩ | |||||||
Power consumption by AC induced current | < 3 W | |||||||
Temperature range | -200 C <t < 550 C | |||||||
Enclosure material | Copper free aluminum | Carbon Steel | ||||||
Ex marking | Ex d IIC T6/T5/T4 Gb, Ex t IIIC T85˚C | Safe | ||||||
IP | 66 | 55 | ||||||
Dimensions (mm) | 218×183(D×H) | 30×20×15 (L×D×H) | ||||||
painting | electrostatic | Minimum 120 um electrostatic | ||||||
Glands | Two glands, the size upon on request | |||||||
افزودن به سبد خرید
مشخصات محصول
| برند | آرک |
|---|---|
| جریان ایمپالس (Iimp(10/350us)) | 100KA |
| جریان اتصال کوتاه @3cycle | 3-5-10 کیلو آمپر |
| جریان AC القایی | 15A |
| ولتاژ بلاکینگ | +1 تا -3 یا -2 تا +2 |
| جنس بدنه | آلومینویم دایکاست |
| درجه حفاظت | IP66 |
نقشه سیم کشی
پی سی آرهای شرکت آرک دارای دو ترمینال در داخل باکس هستند که توسط کابل شوهای مناسب به سازه های مورد نظر متصل میگردند.
کابل ها از طریق یک گلند که به طور معمول دارای سایز M20O است وارد باکس شده و سپس توسط کابل شو مناسب به ترمینال ها متصل می گردند. سایز سوراخ ترمینال ها 10mm است و امکان اتصال کابل توسط کابل شو به راحتی به آن ها وجود دارد. در صورتی که PCR دارای ولتاژ بلاکینگ متقارن باشد، تفاوتی بین ترمینال ها وجود ندارد، اما در صورتی که PCR دارای ولتاژ بلاکینگ متقارن نباشد، بایستی قطب منفی با رنگ آبی به سازه و قطب مثبت با رنگ قرمز به سیستم ارت متصل گردد.
ابعاد
باکس های PCR در دو مدل سیف و ضد انفجار می توانند ساخته شوند که بر اساس محل استفاده توسط مشتری قابل تعیین است.
نقشه باکس ضد انفجار:
نقشه باکس سیف:
