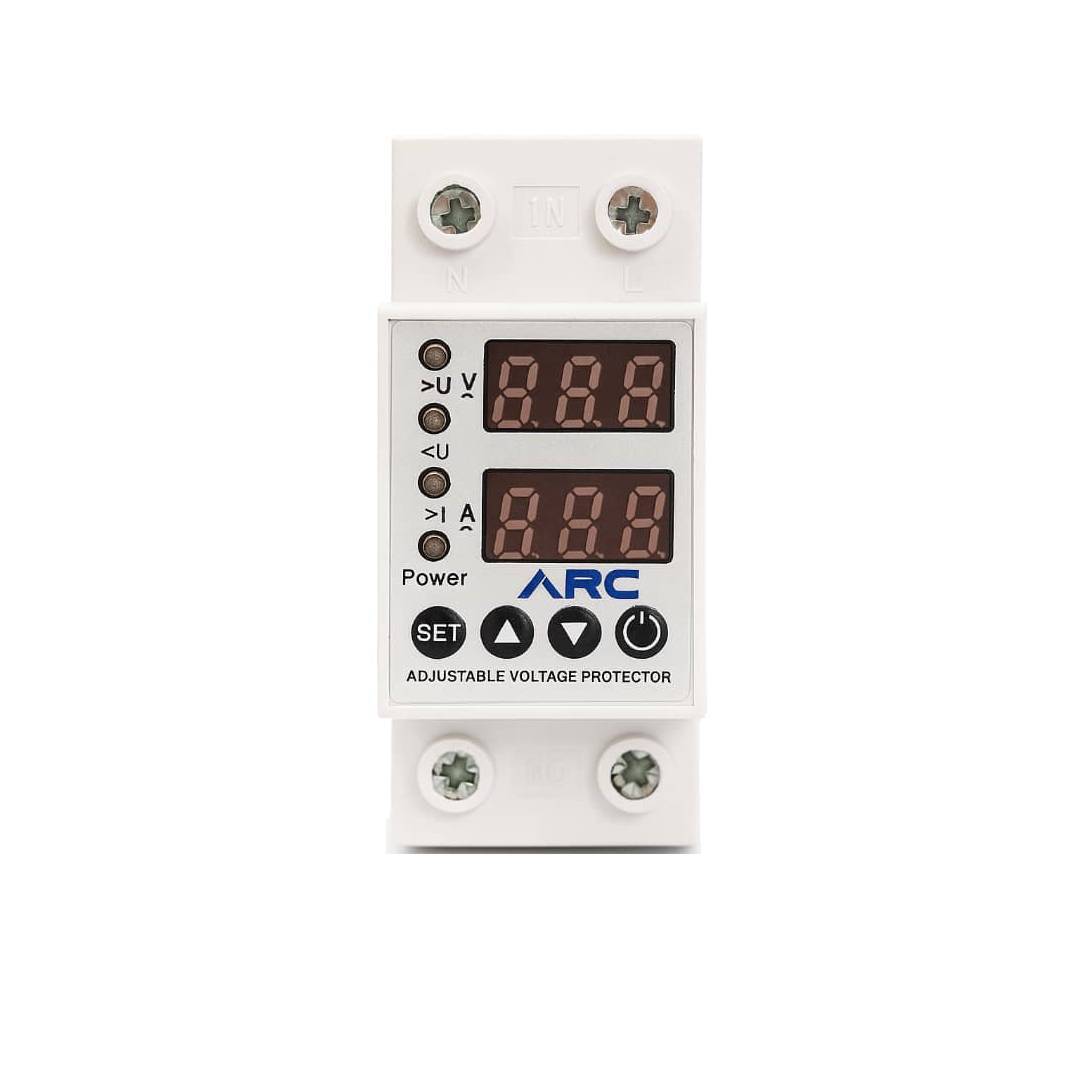

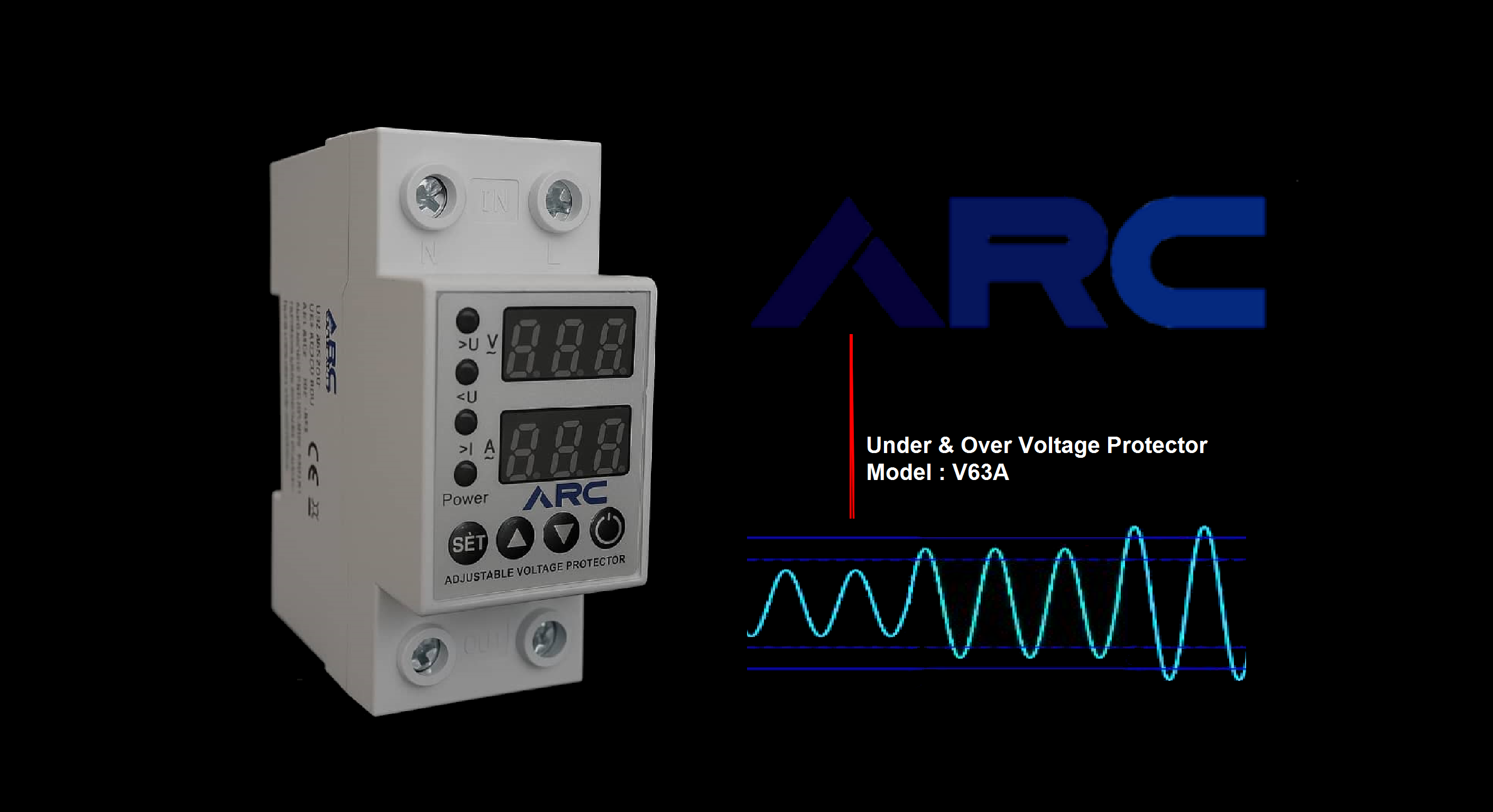

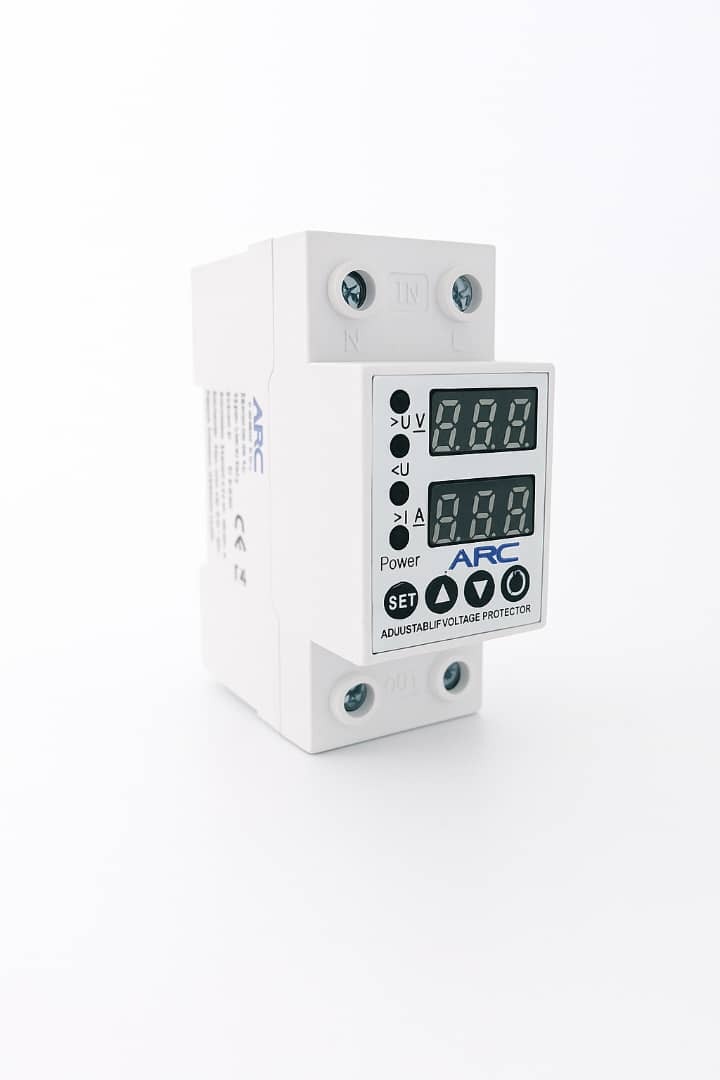

محافظ ولتاژ 63 آمپر مدل V63A

دارای گارانتی 24 ماهه

تجهیزات الکتریکی برای کار در محدوده ولتاژی مشخصی طراحی شده اند. در صورتی که ولتاژ از این محدوده تجاوز کند، خرابی وسایل الکتریکی محتمل است. همچنین بعضی از دستگاه های الکتریکی، توانایی خاموش و روشن شدن سریع را ندارند و نیازمند یک زمان تاخیر پس از خاموشی هستند. محافظ ولتاژ دستگاهی است که با قطع برق در زمانی که ولتاژ از محدوده مجاز خارج می شود، از تجهیزات الکتریکی محافظت می کند. از طرف دیگر این دستگاه با ایجاد یک تاخیر در وصل، از قطع و وصل بی وقفه دستگاه ها در نوسانات موجود در شبکه برق جلوگیری می کنند.

محافظ ولتاژهای شرکت آرک با قابلیت نصب درون جعبه فیوز علاوه بر برهم نزدن زیبایی ساختمان، برای تمام مصرف کننده های درون واحد کافی خواهد بود. این محافظ ولتاژها با داشتن رله های لچینگ، مصرف توان بسیار پایینی نسبت به محافظ ولتاژهای دیگر دارند. همچنین این محافظ ولتاژها با نشان دادن ولتاژ و جریان مصرفی، اطلاعات کافی را در مورد وضیعت اندازه ولتاژ محدوده و همچنین میزان مصرف در اختیار مصرف کننده قرار خواهد داد.

دستگاه اندازه‌گیری حفاظت ولتاژ و جریان، یک محافظ هوشمند جامع است که حفاظت در برابر اضافه ولتاژ، کاهش ولتاژ و اضافه جریان را در خود جای داده است. هنگامی که هرگونه خطای اضافه ولتاژ، کاهش ولتاژ یا اضافه جریان در یک مدار رخ می‌دهد، این محصول می‌تواند فوراً منبع تغذیه را قطع کند تا از آسیب‌ به تجهیزات الکتریکی جلوگیری شود. این دستگاه با دقت و قابلیت اطمینان بالا طراحی شده است تا ایمنی سیستم‌های الکتریکی را تضمین کند. هنگامی که مدار به حالت عادی برمی‌گردد، محافظ می‌تواند به طور خودکار تغذیه را بازیابی کند. مقدار اضافه ولتاژ، کاهش ولتاژ و اضافه جریان این محصول را می‌توان به طور مستقل تنظیم کرد و پارامترهای مربوطه را می‌توان با توجه به شرایط واقعی محلی تنظیم کرد. این محصول می­تواند به تنهایی جایگزین چندین محافظ ولتاژی که برای تجهیزات مختلف ممکن است استفاده شود، به کار رود.

ویژگی‌های محصول

• این محصول نسل جدیدی از دستگاه‌های هوشمند محافظت در برابر اضافه ولتاژ/کمبود ولتاژ/اضافه جریان است که مطابق با استانداردهای جهانی طراحی و تولید شده است.
• هنگامی که خطای اضافه ولتاژ، افت ولتاژ یا اضافه جریان در مدار رخ می‌دهد، مدار به طور خودکار قطع می‌شود. هنگامی که ولتاژ یا جریان خط به حالت عادی برمی‌گردد، به طور خودکار پس از یک زمان تأخیر تنظیم شده، بدون نیاز به عملیات دستی، خط را مجدداً وصل می‌کند.
• هنگامی که ولتاژ خط ناپایدار است یا ناگهان برق قطع می‌شود و سپس به دلیل خطاهایی مانند شل شدن کنتاکت‌ها، ناگهان تماس برقرار می‌شود، محافظ بلافاصله خط را وصل نمی‌کند. این زمان تأخیر را می‌توان با توجه به شرایط محلی توسط کاربر تنظیم کرد.
• ولتاژ خط نباید در بالاترین حد خود به مدت طولانی از 330 ولت AC تجاوز کند تا از آسیب به محصول به دلیل ولتاژ  بالا جلوگیری شود.

جهت تنظیم پارامتر ها دکمه تنظیم را فشار داده و با استفاده از کلید بالا و پایین، پارامترهای مورد نظر را تنظیم کنید.

نکات نصب:

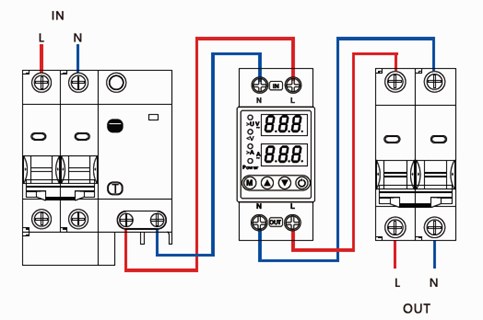

• پس از نصب محافظ، کاربر می‌تواند آن را متصل کرده و سطح مقطع سیم را که مطابق با استاندارد است، مطابق با اندازه جریان تنظیم شده توسط محافظ انتخاب کند. توجه داشته باشید که سیم‌های ورودی و خروجی محافظ را نمی‌توان اشتباه وصل کرد و  اتصال اشتباه به دلیل اتصال کوتاه ممکن است به دستگاه آسیب وارد کند.
• ترمینال‌های ورودی و خروجی را طبق مشخصات محصول به درستی وصل کنید. (جریان بار باید کمتر از مقدار جریان حفاظتی محصول باشد.)
• سیم نول N نباید به طور نادرست وصل شود. می­توان فقط یک انشعاب نول به سمت ورودی محافظ در ترمینال N وصل کرد. در این صورت سمت خروجی ترمینال N خالی خواهد بود.
• این محصول ظرفیت قطع اتصال کوتاه جریان بالا را ندارد. لطفاً برای محافظت در برابر اضافه جریان، خروجی فیوز اصلی در جعبه فیوز را به ورودی فاز وصل کنید. در صورت استفاده در جعبه فیوز می توانید خروجی فاز را به فیوزهای انشعابی وصل کنید.
• به دلیل عملکرد وصل مجدد خودکار، در صورت جریان کشی بالا، تجهیز به صورت مداوم قطع و وصل خواهد شد. در این شرایط پس از محافظت جریانی محصول، بار قدیمی (وسایل برقی) باید فوراً برداشته شود و مدار بررسی شود. در غیر این صورت، محصول مرتباً بار را تا تعداد تنظیمی وصل و قطع می‌کند.
• قبل از اتصال به منبع تغذیه، لطفاً با دقت بررسی کنید که آیا سیم‌کشی صحیح است، آیا اندازه بار با مقدار حفاظت فعلی محصول مطابقت دارد و آیا پیچ‌های سیم‌کشی سفت شده‌اند یا خیر، در غیر این صورت محصول آسیب خواهد دید.

محافظ ولتاژها گزینه مناسبی برای حفاظت از دستگاه های خانگی یا صنعتی غیر حساس هستند اما به تنهایی برای محافظت از تجهیزات حساس کامل نیستند. در هنگام برخورد صاعقه به خطوط برق یا کلیدزنی های مخرب، اضافه ولتاژهای بسیار شدیدی در زمان یک میلیونیوم ثانیه رخ می دهد که محافظ ولتاژ نه سرعت تشخیص و قطع آن و نه توانایی مقابله با آن را دارد. بنابراین گاها حتی با وجود محافظ ولتاژ احتمال آسیب به دستگاه های حساس وجود دارد. در چنین مواردی، برقگیرها به خوبی می توانند چنین نوساناتی را میرا کنند. لذا برای محافظت کامل می توان از محافظ ولتاژهای پلاس شرکت آرک که شامل برقگیر داخلی نیز می باشد، استفاده کرد یا می توان برقگیر را به طور جداگانه همراه محافظ ولتاژ نصب نمود.
