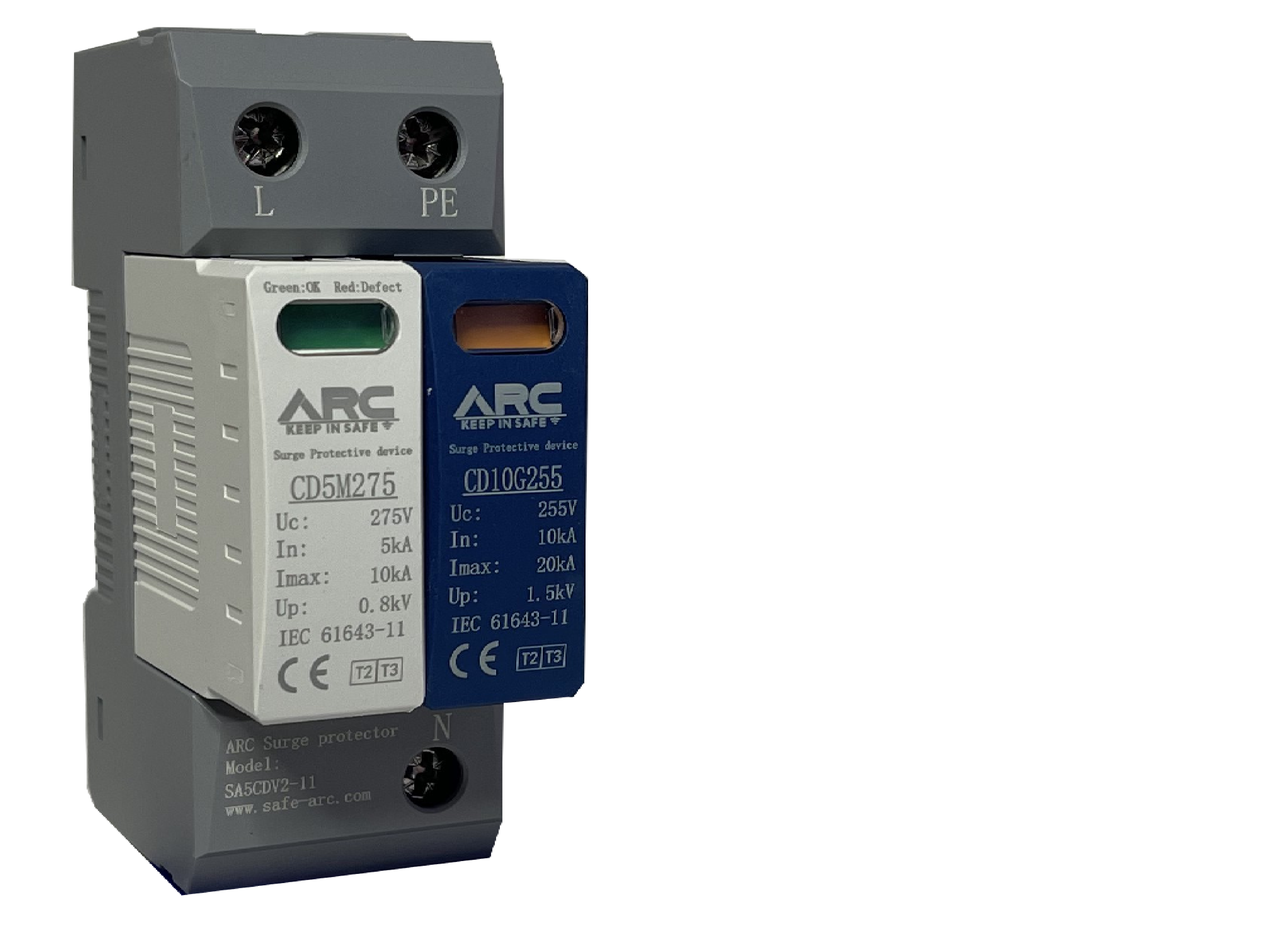

ارستر 230 ولت تک فاز AC تایپ C+D مدل SA5CDV2-11

​دارای گارانتی 24 ماهه

در صورت برخورد صاعقه به خطوط برق یا مکان های نزدیک به تجهیزات الکتریکی، اضافه ولتاژهای بسیار خطرناکی در تجهیزات به وجود خواهد آمد که سبب سوختن دستگاه ها و یا حتی آسیب جانی خواهد شد. این اضافه ولتاژها همچنین ممکن است به دلیل از کار افتادگی و عملکرد بد کلیدها در هنگام کلیدزنی در شبکه برق به وجود آید. در چنین مواقعی نه محافظ ولتاژها و نه استابلایزرها، توانایی خاموش کردن این اضافه ولتاژها را ندارند و به راحتی این اضافه ولتاژها را به تجهیزات منتقل می کنند. در این مواقع برقگیرها (ارسترها) با ایجاد یک مسیر کم مقاومت بین فاز و نول و ارت به صورت لحظه ای سبب جاری شدن جریان های اضافه و محدود شدن ولتاژ می شوند.

ارسترهای تایپ B مخصوص عبور خود جریان صاعقه هستند که با جریان ایمپالس با شکل موج 10/350 میکروثانیه شناخته می شوند. ارسترهای تایپ C مخصوص عبور اثرات جریان صاعقه هستد که با جریان ضربه با شکل موج 8/20 میکروثانیه شناخته می شوند. ارسترهای تایپ D نیز مخصوص میرا کردن اثرات اضافه ولتاژ در نزدیکترین نقطه به تجهیز هستند و با ولتاژ Uoc  با شکل موج 1.2/50 میکروثانیه و Isc با جریان شربه 8/20 میکرو ثانیه شناخته می شوند.

ارسترهای تایپ B+C و C+D ترکیب ارسترهای فوق هستند.

در صورتی که به دلیل وجود صاعقه گیر احتمال برخورد مستقیم صاعقه وجود دارد بایستی از ارستر تایپ B یا ارستر تایپ B+C در تابلوی اصلی ورودی تغذیه ساختمان و از ارسترهای تایپ C در تابلوهای فرعی استفاده شود. در صورتی که احتمال برخورد مستقیم صاعقه وجود ندارد، بایستی از ارستر تایپ C در ورودی اصلی ساختمان استفاده شود. از ارسترهای تایپ D نیز در نزدیک ترین نقطه به تجهیز استفاده می شود.

برقگیرهای شرکت آرک دارای گواهی بین المللی صحت عملکرد از موسسه TÜV Rheinland آلمان بوده و علاوه بر این در آزمایشگاه ضربه جریان صاعقه این شرکت به طور مداوم مورد بررسی کیفی قرار می گیرند تا از صحت سلامت و روش تولید قطعات اطمینان کامل حاصل شود.

برای اطلاعات بیشتر در زمینه نحوه انتخاب برقگیر و نحوه نصب می توانید به مقالات ما در این زمینه مراجعه کنید.

نقشه سیم بندی

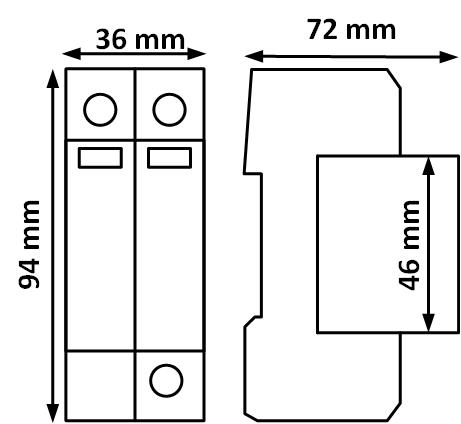

ابعاد

کاتالوگ

​

​

​
