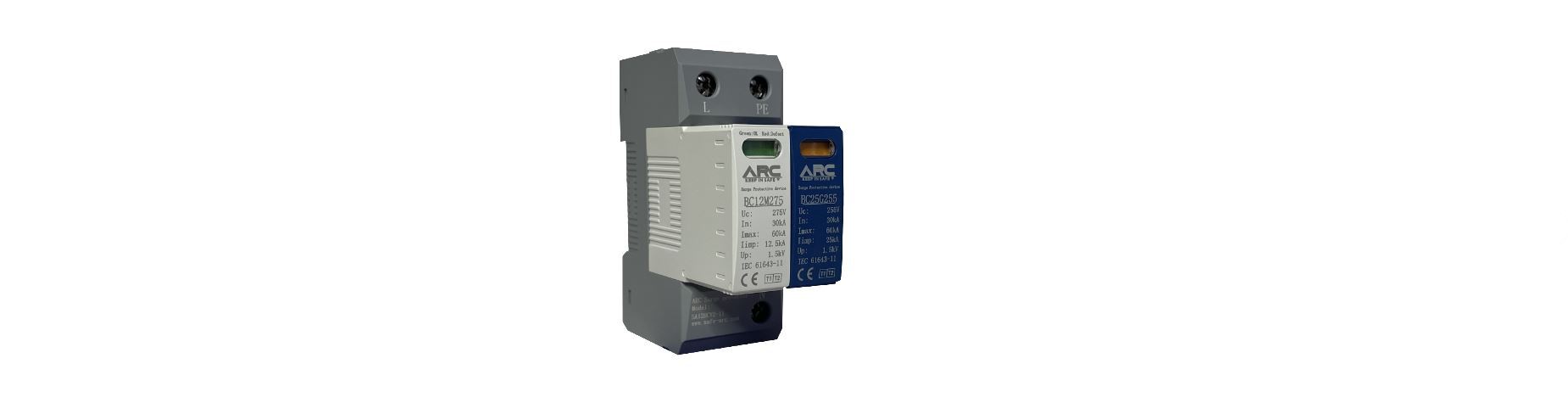

ارستر تک فاز 230V AC دو پل تایپ B+C مدل SA12BCV2-11

کد محصول: SA12BCV2-11
​۵,۷۶۰,۰۰۰ تومان
افزودن به سبد خرید

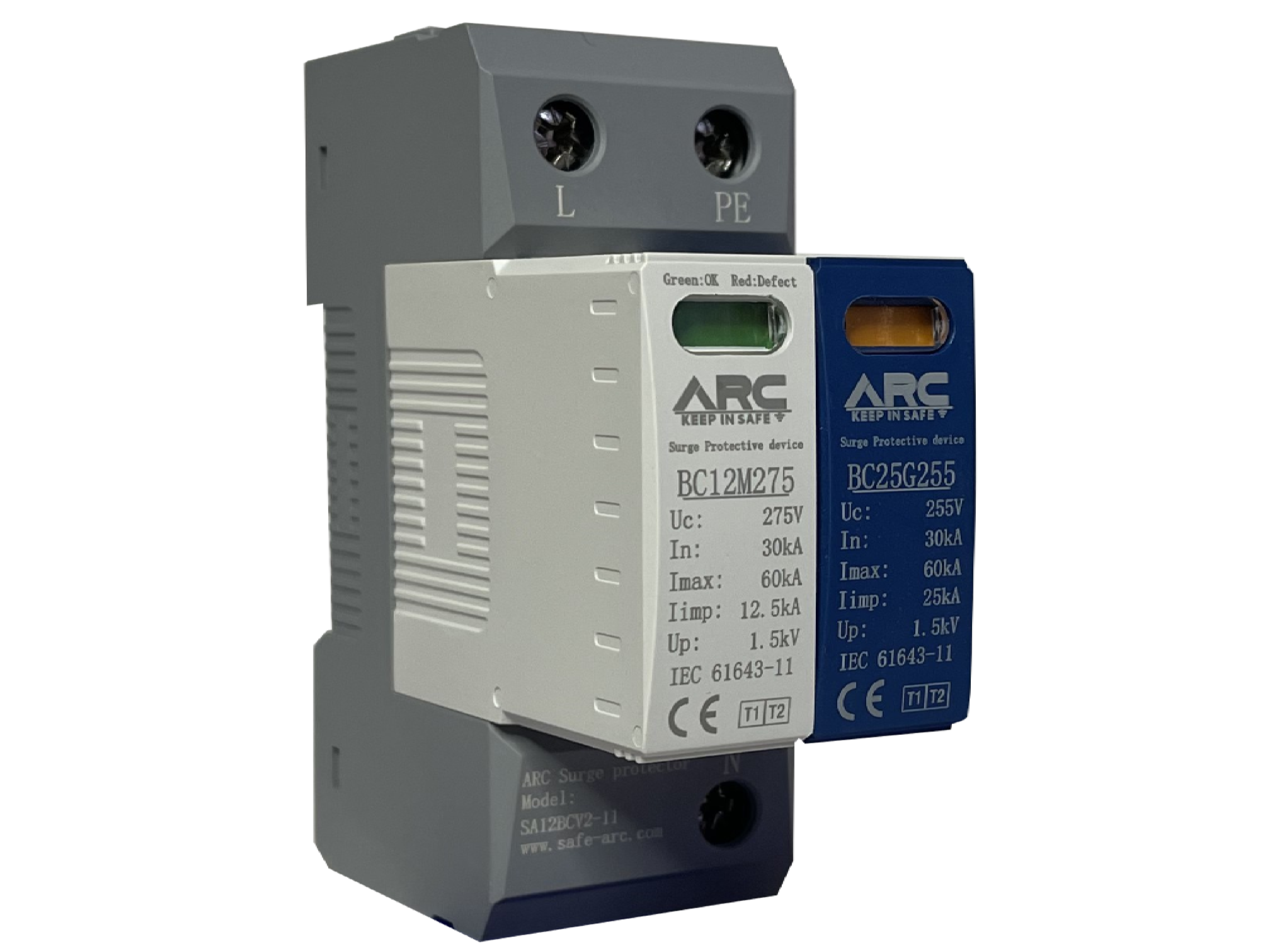

معرفی ارستر تک‌فاز AC 230V کلاس B+C مدل SA12BCV2-11



ارستر SA12BCV2-11 یک تجهیز حفاظتی برای شبکه‌های برق تک‌فاز 230 ولت AC است که با ترکیب حفاظت کلاس B+C (Type 1+2)، برای مقابله با اضافه‌ولتاژهای گذرا ناشی از صاعقه و کلیدزنی در شبکه برق طراحی شده است.

این محصول با ساختار حفاظتی 1+1، به محدودسازی اضافه‌ولتاژهای گذرا و هدایت جریان ضربه‌ای از مسیر حفاظتی مناسب کمک می‌کند تا از تجهیزات و تأسیسات الکتریکی در برابر اثرات مخرب این پدیده‌ها محافظت شود.



عملکرد و فناوری حفاظتی



ارستر SA12BCV2-11 با بهره‌گیری از فناوری حفاظتی MOV و GDT، در زمان بروز اضافه‌ولتاژهای گذرا وارد عمل شده و با محدود کردن سطح ولتاژ، از انتقال اضافه‌ولتاژهای مخرب به تجهیزات پایین‌دست جلوگیری می‌کند.

ترکیب حفاظت Type 1+2 این امکان را فراهم می‌کند که محصول در برابر جریان‌های ضربه‌ای ناشی از صاعقه و همچنین اضافه‌ولتاژهای گذرای ناشی از کلیدزنی در شبکه برق عملکرد حفاظتی داشته باشد.



ویژگی‌های محصول



  • مناسب شبکه برق تک‌فاز 230 ولت AC
  • کلاس حفاظتی B+C (Type 1+2)
  • ساختار حفاظتی 1+1
  • فناوری حفاظتی MOV و GDT
  • قابلیت تحمل جریان ایمپالس 12.5 کیلوآمپر با شکل موج 10/350 میکروثانیه
  • قابلیت اضافه کردن کنتاکت آلارم برای اعلام وضعیت
  • طراحی ماژولار
  • دارای گارانتی 24 ماهه



محل نصب و کاربرد



ارستر SA12BCV2-11 برای استفاده در سیستم‌های برق تک‌فاز و تابلوهای توزیع برق طراحی شده است. این محصول می‌تواند در ورودی اصلی تأسیسات الکتریکی، متناسب با شرایط شبکه و طراحی سیستم حفاظت در برابر صاعقه، مورد استفاده قرار گیرد.

انتخاب محل نصب و تجهیزات حفاظتی مکمل باید با توجه به ارزیابی ریسک، آرایش شبکه برق، سیستم اتصال زمین و الزامات طراحی تأسیسات انجام شود.



کنترل کیفیت و گارانتی



محصولات شرکت آریا رعد کوشا تحت فرآیندهای کنترل کیفیت و آزمون‌های مرتبط با تجهیزات حفاظت در برابر اضافه‌ولتاژ بررسی می‌شوند. ارزیابی عملکرد و کیفیت ساخت این تجهیزات با هدف اطمینان از انطباق مشخصات عملکردی با الزامات فنی طراحی و تولید شده و با 24 ماه گارانتی عرضه می شود.



مشخصات فنی محصول


پارامترهای الکتریکی و مقادیر عملکردی ارستر SA12BCV2 در جدول زیر ارائه شده است.



مدل محصول

SA12BCV2-11

نوع حفاظت

1+1

کلاس حفاظتی

1+2 / B+C

ولتاژ نامی

230 ولت

حداکثر ولتاژ کار مداوم

275 ولت

جریان نامی ایمپالس (10/350us)

12.5 کیلو آمپر

جریان نامی ًضربه (8/20us)

30 کیلو آمپر

حداکثر جریان ضربه (8/20us)

60 کیلو آمپر

کنتاکت آلارم

آپشنال

سطح ولتاژ حفاظتی

< 1.5 کیلو ولت

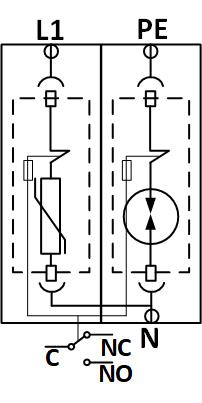

نقشه سیم بندی

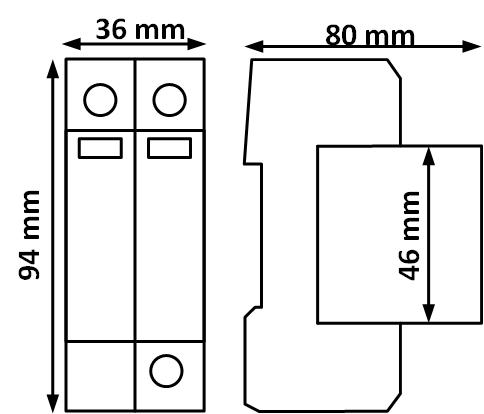

ابعاد







دانلود دیتاشیت



راهنمای انتخاب و نصب ارستر


برای آشنایی با اصول انتخاب ارستر متناسب با ساختار شبکه برق، تعیین آرایش حفاظتی و تعداد پل مناسب و همچنین روش صحیح نصب و سیم‌بندی، به مقالات آموزشی مرتبط در سایت مراجعه کنید.
